Jaskier

Kompleksowy symulator szkolenia kierowców KTO Rosomak typu JASKIER - symulator przeznaczony jest do szkolenia kierowców KTO Rosomak. Symulatory mogą być ze sobą zintegrowane, tworząc w zależności od potrzeb strukturę plutonu lub kompanii. Ponadto każdy JASKIER może być połączony z systemem szkolno-treningowym do broni strzeleckiej ŚNIEŻNIK.

Jaskier

Jaskier w wersji podstawowej ma kabinę na kołach:



W skład symulatora mogą wchodzić następujące elementy:

- Kabina symulatora

- Wyposażenie wewnętrzne symulatora:

  • pulpit kierowcy ze wskaźnikami oraz urządzeniami sterującymi,
  • pulpit wstecznej kamery manewrowej oraz z wyświetlaczem LCD 6,5”,
  • pulpit systemu nawigacji GPS z wyświetlaczem LCD 6,5” i panelem sterującym,
  • pulpit sterujący układem ogrzewania, klimatyzacji i wentylacji,
  • panel starowania zasilaniem pojazdu,
  • zespół siedziska kierowcy: kompletne siedzisko z siłownikiem elektrycznym sterującym pozycją siedzenia, pedały hamulca wyposażone w sensory,
  • kompletna kolumna kierownicza z hamulcem ręcznym,
  • dźwignia zmiany biegów,
  • zespół sterujący wielkością momentu obrotowego kierownicy, pozwalający na symulację jazdy w trudnych warunkach terenowych (SENSO-Wheel),
  • podstawowy zestaw urządzeń łączności wewnętrznej,
  • kamera podglądu kursanta przez instruktora,
  • oświetlenie wewnętrzne pojazdu,
  • zestaw głośnikowy wraz z subwooferem,
  • zespół wymiany powietrza w symulatorze,
  • panel systemu przeciwpożarowego (atrapa),
  • awaryjny przycisk stopu,


- Wyposażenie zewnętrzne symulatora:

  • zespół włazu (kompletny właz wraz z mechanizmami otwierania oraz blokowania włazu w ustalonej pozycji, szyba przednia kierowcy, czujniki krańcowe sygnalizujące pozycje włazu oraz peryskop kierowcy),
  • pancerz zewnętrzny,
  • lampa przednia (atrapa),
  • system trzech monitorów LCD 46” wyświetlających symulowane warunki terenowe lub ekran umieszczony 2,5 metra od oczu kierowcy
  • drzwi wejściowe dla kursanta,
  • maty maskujące,
  • stanowisko komputerowe wraz z czterema monitorami LCD 22” dla instruktora,
  • szafa typu RACK wraz z 4 komputerami sterującymi,
  • kółka transportowe (w przypadku braku platformy ruchomej)

- Wyposażenie specjalistyczne montowane na życzenie kupującego

- Platforma symulacji ruchu, pracująca w 6 stopniach swobody (wersja na platformie 6DOF)





Przykładowe wizualizacje obrazu z symulatora:

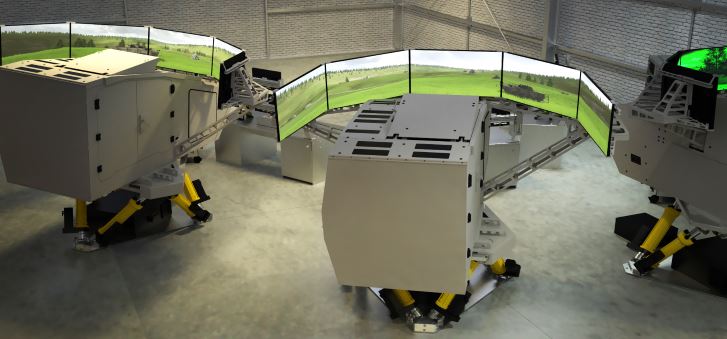

Jaskier 6DOF

W wersji 6DOF, Jaskier przeznaczony jest do wykorzystania w procesie nauczania mechaników– kierowców oraz doskonaleniu przez nich umiejętności jazdy w trudnych i niebezpiecznych warunkach. Kabina symulatora zamontowana jest na platformie ruchomej:

Jaskier w 12BZ Szczecin
Kompleksowy symulator szkolenia kierowców kołowego transportera opancerzonego Rosomak typu Jaskier w 12 Brygadzie Zmechanizowanej w Szczecinie

Dzięki platformie, Jaskier 6DOF pozwala realizować ćwiczenia w zakresie:

  • budowy i działania mechanizmów przedziału mechanika – kierowcy;
  • uruchamiania silnika w rożnych warunkach;
  • ruszania i zatrzymania w terenie płaskim oraz na zboczu;
  • jazdy po wyznaczonej trasie o przeciętnym stopniu trudności;
  • jazdy w rożnych warunkach terenowych;
  • jazdy w rożnych warunkach atmosferycznych i oświetleniowych;
  • pokonywania przeszkód terenowych (pokonywanie przeszkody wodnej, ograniczone przejścia, mosty, rowy przeciwpancerne);
  • wyrobienia u kierowcy nawyku obserwacji parametrów pracy silnika oraz układu przeniesienia mocy.
  • jazdy w zwartych szykach
  • jazdy na polu walki w tym także podczas prowadzenia skutecznego ognia
  • zachowania w sytuacjach niebezpiecznych na drogach i polu walki

Parametry techniczne

Dane Techniczne

JASKIER

JASKIER 6DOF

Ilość zaprogramowanych zajęć i ćwiczeń:

bez ograniczeń

bez ograniczeń

Długość symulatora

3034 mm

3034 mm

Szerokość symulatora

2786 mm

2786 mm

Wysokość symulatora

2085 mm

2498 mm

Masa

ok 1200kg

ok 2030kg


Parametry Eksploatacyjne

JASKIER

JASKIER 6DOF

Zakres temperatur pracy

+18°C ÷ +35°C

+18°C ÷ +30°C

Zakres temperatur przechowywania

+5°C ÷ +50°C

+5°C ÷ +50°C

Wilgotność względna

10% ÷ 80% / 10% ÷ 95%

20% ÷ 80% / 10% ÷ 90%

Zasilanie - sieć energetyczna

230V, 50Hz

3x 380 - 480 V, 50/60Hz

Pobór mocy (szczytowy/nominalny)

ok 800W

17 kW / 4 kW

Wdrożenia i wsparcie

W zależności od potrzeb, możliwe są konfiguracje rozbudowane o dodatkowe stanowiska, urządzenia zewnętrzne lub funkcjonalności programowe. W ramach prowadzonych projektów, firma zapewnia możliwość opieki eksperckiej w postaci wsparcia szkoleniowego, serwisowego i rozwojowego.
